滲碳溫度 930℃、滲碳時間 80min,滲碳淬火結 束后,測試了不同部位滲碳層的碳含量和硬度,測試 結果如圖 3 所示。 可以看出, 隨著距表面距離的增 大,碳的質量分?jǐn)?shù)不斷降低,而硬度呈現出先上升后 下降的趨勢。一般而言,鋼中碳含量是決定淬火后馬 氏體硬度的最主要因素,馬氏體中碳含量越高,其硬 度也越大,這是導致鋼淬火后變硬的最主要的因素。 與此同時,由鋼的馬氏體轉變的特點可知,鋼淬火后 不會完全得到馬氏體組織,會有殘余奧氏體的存在。 隨著鋼中碳含量的增大,殘余奧氏體含量增加,從而 降低滲碳層的硬度。兩方面的作用疊加,導致隨著碳 的質量分?jǐn)?shù)的下降, 硬度呈現出先上升后下降的趨 勢。從圖 3 中可知,距表面距離 0.5mm 時,硬度值達 到最大 862HV,對應的碳含量為 0.78%?,F(xiàn)在我們已經知道了我們使用低壓真空滲碳爐的時候影響硬度的原因是什么,那么這樣的話在我們進行使用的時候就會更加的方便和便捷了,所以說無論是低壓真空滲碳爐還是其他的產品,我們最好都要了解他的他點和影響因素之后再去進行使用。

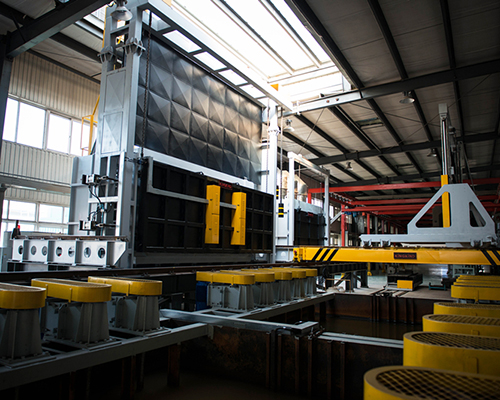

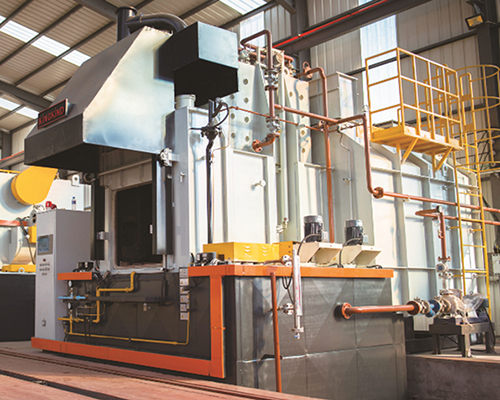

箱式氣體滲碳氮化熱處理自動生產線是成套機組。該生產線由加熱爐、清洗機、回火爐、推拉車、備料臺等組成,控制系統及主要執行元件采用國外先進國家進口原件,可實現全自動或手動操作,供應真空碳?xì)淝逑礄C(jī)既適用于單品種大批量生產,也適用于多品種小批量生產,操作簡便,運轉成本低,可實現產品的滲碳、碳氮共滲、光亮淬火、退火、正火等熱處理工藝。揚州真空碳?xì)淝逑礄C(jī)的布置是指爐底和爐壁的布線情況,2-1-1是指爐底兩組,兩邊各一組,去了這些可以根據爐子的情況及需要溫度做出調整不是硬性規定,多一組兩組也行,只要溫控得當就行。那數字是指的生產線中滲碳爐與其它配套設備比例的問題,2-1-1是指兩臺滲碳爐共用一臺回火爐和一個清洗機。因?yàn)闈B碳的實際較長回火和清洗的時間較短,如果滲碳爐錯開時間裝料那么清洗和回火就會分時進行。如何配置主要看實際的生產情況。
所加工的低碳合金鋼18Cr2Ni4WA 含有較多的 Cr、Ni 等合 金元素,使用滲碳爐以后具有良好的力學和工藝性能,是生產高速重載 零部件的重要材料。高速重載零部件的工作環境往往 較為惡劣,受力狀態復雜,復雜的工況不僅要求工件表 面具有高的硬度和耐磨性,而且要求心部有足夠的強 度和良好的韌性,那么滲碳爐處理的工藝是怎么樣的呢?1) 18Cr2Ni4WA 鋼滲碳后,經高溫回火、淬火、深 冷和低溫回火處理后,滲碳層深度幾乎不受影響,表面 殘留奧氏體含量顯著降低,低于14. 62%。2) 對比兩種 18Cr2Ni4WA 鋼滲碳后的熱處理工 藝,經 680 ℃ × 5 h 兩次高溫回火 + 860 ℃ 淬火 + -115. 3 ℃深冷 + 160 ℃低溫回火工藝處理后,試 樣表面硬度為64. 2 HRC,滲碳層深度為 0. 86 mm,符 合工藝目標。并得到由針狀回火馬氏體、少量殘留奧 氏體和彌散分布的顆粒狀碳化物組成的滲碳層組織和 由低碳板條狀回火馬氏體組成的心部組織,兼顧了滲 碳層表面的高硬度和心部的強韌性。
通電運行步驟:1、打開氮化爐總控電源。2、電柜控制面板上“手動/自動” 旋鈕,打到自動。3、進入控制系統觸摸屏,點擊“(一)打弧參數設定”,選擇開保溫段數09,完畢退出。4、點擊“(二)升溫保溫參數設定”,查看參數是否正確,9保溫時間300min,點擊“升壓保壓參數設定”,5到達壓力350Pa。5、進入系統運行,選擇確認爐體, 1號爐(左),2號爐(右),若爐體不是要工作爐體,點擊“爐體切換”,(爐體工作過程中一定不要按爐體切換按鈕)。6、抽真空:左上角系統開始按鈕由紅色變成綠色,真空泵1(3),2(4)按鈕變綠,檢查兩個真空泵是否都啟動運轉,如有不運轉,打開電控柜右下門,檢查是否跳閘,確認兩個真空泵都已啟動工作后,打開真空泵蝶閥(之前一定要關閉否則真空泵中油會被氣壓壓進爐體),開始抽真空,當壓強達到100Pa左右時,關閉1(3)號真空泵蝶閥,當壓強達到60Pa左右時,真空泵1(3)自動關閉(綠燈熄滅),高壓按鈕自動開啟。7、黑色脈沖控制盤上,電壓撥鈕打到左邊自動撥鈕,占空比撥鈕打到右邊自動(自動時升溫時間長,根據實際情況可調為手動控制),電壓旋鈕,占空比旋鈕旋轉到右邊合適位置(峰值電流=100~200 ,電流A≤150),爐體開始安全工作,罐內工件開始打弧。8、滅弧送氨氣爐內溫度到90度,爐罐內輝光穩定之后(不閃弧),開氨氣罐,黃色換向閥打到左邊1號爐(右邊為2號爐),氨氣流量不用調,控制器會根據爐內壓強自動調整。9、加送二氧化碳?xì)怏w大約9-10小時后升溫到500℃時占空比撥鈕打至自動狀態,然后繼續升溫至510℃到保溫狀態,打開二氧化碳?xì)忾y,設置屏幕上2種氣體流量比例(比例約為7%)。
