試著解釋如下:1、滲氮爐的基本爐氣為氨氣+氮氣+氫氣,其中氫氣和氨氣都是可燃?xì)怏w,與空氣混合至一定比例范圍時,遇明火(含火星)或者達到著火溫度(510℃以上)即可燃燒,在密封容器中表現(xiàn)為爆炸,敞口容器中表現(xiàn)為爆燃。2、此時爐溫已在200℃以下,打開爐蓋,盡管有空氣進入,在沒有明火點燃的情況下,本應(yīng)該不會發(fā)生氣體燃燒(爆燃)現(xiàn)象。3、當(dāng)然,這其中有一個問題,即氫氣是強還原性氣體,隨爐冷卻過程中它會將散落在爐罐內(nèi)的呈微粒(灰塵)狀態(tài)的鐵氮化物還原成鐵粉.我們知道微小的還原鐵粉遇空氣會強烈氧化而發(fā)熱,溫度急劇升高而成為火星,另外氮碳共滲過程中可能沉積的活性炭粉遇空氣也會氧化成為火星.火星點燃“氫氣(氨氣)-空氣”混合氣,于是出現(xiàn)爆燃現(xiàn)。

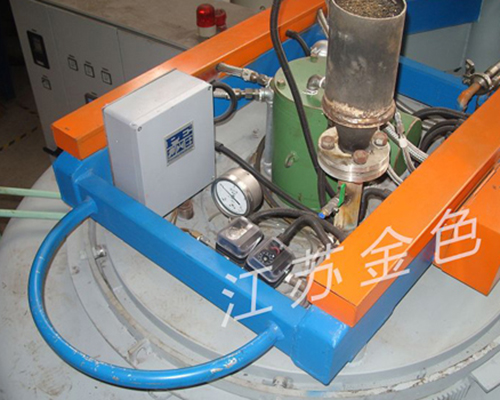

吹主回保險怎么解決:1.滲氮前的模具必須是先經(jīng)過正火或調(diào)質(zhì)處理過的工件。2.先用汽油和酒精擦洗工件表面,不得有銹斑、油污、臟物存在。3.裝入爐內(nèi)后,對稱擰緊爐蓋壓緊螺栓。4.將爐罐和爐蓋進水口通入冷卻水進行循環(huán)水冷。爐蓋上管道冷卻水下端為進水,上端為出水,爐罐單獨進水,單獨排水,爐蓋所有水管可按低進高出原則串聯(lián),由一個口進水,一個口排水。5.升溫前應(yīng)先送氮氣排氣,排氣時流量應(yīng)比使用時大一倍以上。排氣10分鐘后,將控溫儀表設(shè)定到150℃,自動加熱開關(guān)撥向開,邊排氣邊加熱150℃保持2h排氣,再將控溫儀表設(shè)定到530℃,把氨氣流量調(diào)小,保 持爐內(nèi)正壓,排氣口有較小氣流向上的壓力,當(dāng)爐溫升到530℃時,恒溫恒流滲氮3-20h,再將氨氣壓力調(diào)大一點,讓排氣維持適中壓力,滲氮4-70h, 再將氨氣壓力調(diào)小,退氮1-2h,切斷電源,停止加熱,給少量氨氣,使?fàn)t內(nèi)維持正壓,待爐溫降到150℃以下方可停止供氨出爐。
所加工的低碳合金鋼18Cr2Ni4WA 含有較多的 Cr、Ni 等合 金元素,使用滲碳爐以后具有良好的力學(xué)和工藝性能,是生產(chǎn)高速重載 零部件的重要材料。高速重載零部件的工作環(huán)境往往 較為惡劣,受力狀態(tài)復(fù)雜,復(fù)雜的工況不僅要求工件表 面具有高的硬度和耐磨性,而且要求心部有足夠的強 度和良好的韌性,那么滲碳爐處理的工藝是怎么樣的呢?1) 18Cr2Ni4WA 鋼滲碳后,經(jīng)高溫回火、淬火、深 冷和低溫回火處理后,滲碳層深度幾乎不受影響,表面 殘留奧氏體含量顯著降低,低于14. 62%。2) 對比兩種 18Cr2Ni4WA 鋼滲碳后的熱處理工 藝,經(jīng) 680 ℃ × 5 h 兩次高溫回火 + 860 ℃ 淬火 + -115. 3 ℃深冷 + 160 ℃低溫回火工藝處理后,試 樣表面硬度為64. 2 HRC,滲碳層深度為 0. 86 mm,符 合工藝目標(biāo)。并得到由針狀回火馬氏體、少量殘留奧 氏體和彌散分布的顆粒狀碳化物組成的滲碳層組織和 由低碳板條狀回火馬氏體組成的心部組織,兼顧了滲 碳層表面的高硬度和心部的強韌性。
生產(chǎn)線的上位機控制:1、F1界面:熱處理程序,可按TIME及CD%兩種方式控制,可執(zhí)行不帶中冷的滲碳淬火、帶中冷的滲碳淬火、滲碳后的氣體淬火等工藝過程;2、F2界面:工件及裝料數(shù)據(jù)表,記錄以往的生產(chǎn)數(shù)據(jù),存檔保留,并可隨時查閱;3、F3界面:數(shù)據(jù)記錄,爐溫、油溫、碳勢曲線記錄,短周期,長周期兩種;4、F4界面:工藝過程監(jiān)控,若在FOCOS控制狀態(tài),可執(zhí)行工藝的停止、運行、跳步、復(fù)位等操作;5、F5界面:故障,當(dāng)前故障、歷史故障、故障總攬;6、F6界面:滲碳曲線,即在線計算的數(shù)據(jù);7、F7界面:實用程序,能通過溫度、CO含量進行mv值、露點、CO2含量、碳勢之間的轉(zhuǎn)化算,能計算碳黑極限;并可計算每種材料的合金系數(shù);8、F8界面:觀察爐子的接口狀態(tài)、程序狀態(tài)、中英文切換;9、F9界面:口令管理;10、F10界面:系統(tǒng)總攬;11、F11界面:結(jié)束程序
滲氮爐價格給大家介紹下多用爐熱處理的爐型選擇: 1.對于不能成批定型生產(chǎn)的,工件大小不相等的,種類較多的,要求工藝上具有通用性、多用性的,可選用箱式多用爐。2.加熱長軸類及長的絲桿,管子等工件時,可選用深井式電爐。3.小批量的滲碳零件,可選用井式氣體滲碳爐。4.對于大批量的汽車、拖拉機齒輪等零件的生產(chǎn)可選連續(xù)式滲碳生產(chǎn)線或箱式多用爐。5.對沖壓件板材坯料的加熱大批量生產(chǎn)時,最好選用滾動爐,輥底爐。6.滲氮爐價格對成批的定型零件,生產(chǎn)上可選用推桿式或傳送帶式電阻爐(推桿爐或鑄帶爐)7.小型機械零件如:螺釘,螺母等可選用振底式爐或網(wǎng)帶式爐。8.鋼球及滾柱熱處理可選用內(nèi)螺旋的回轉(zhuǎn)管爐。9.有色金屬錠坯在大批量生產(chǎn)時可用推桿式爐,而對有色金屬小零件及材料可用空氣循環(huán)加熱爐。
箱式氣體滲碳氮化熱處理自動生產(chǎn)線是成套機組。該生產(chǎn)線由加熱爐、清洗機、回火爐、推拉車、備料臺等組成,控制系統(tǒng)及主要執(zhí)行元件采用國外先進國家進口原件,可實現(xiàn)全自動或手動操作,既適用于單品種大批量生產(chǎn),也適用于多品種小批量生產(chǎn),操作簡便,運轉(zhuǎn)成本低,可實現(xiàn)產(chǎn)品的滲碳、碳氮共滲、光亮淬火、退火、正火等熱處理工藝。的布置是指爐底和爐壁的布線情況,2-1-1是指爐底兩組,兩邊各一組,去了這些可以根據(jù)爐子的情況及需要溫度做出調(diào)整不是硬性規(guī)定,多一組兩組也行,只要溫控得當(dāng)就行。那數(shù)字是指的生產(chǎn)線中滲碳爐與其它配套設(shè)備比例的問題,2-1-1是指兩臺滲碳爐共用一臺回火爐和一個清洗機。因為滲碳的實際較長回火和清洗的時間較短,如果滲碳爐錯開時間裝料那么清洗和回火就會分時進行。如何配置主要看實際的生產(chǎn)情況。
